Кухонний кран з підігрівом води кардинально відрізняється від холодильника чи мікрохвильової печі. Щойно ви піднімаєте важіль змішувача, прилад миттєво бере з мережі 3.0-3.3 кВт. Обираючи проточні водонагрівачі для кухні https://toolmax.com.ua/protochni-vodonagrivachi-dlya-kuhni, власники часто ігнорують стан старої проводки, вмикаючи пристрій у найближчу вільну розетку.

На відміну від накопичувального бойлера на 1.5 кВт, який гріє воду годинами малими струмами, проточна система працює в режимі пікової тепловіддачі. ТЕН контактує з потоком, і щоб підняти температуру магістральної води до 40-45 °C за частки секунди, потрібна стабільна напруга та лінія, здатна витримати тривале теплове навантаження без деградації ізоляції.

Розрахунок сили струму проточного водонагрівача

Закон Ома дозволяє точно визначити навантаження на мережу. Сила струму I = P / U, де P - потужність (Вт), U - фактична напруга (стандарт 230 В). Для моделі на 3.0 кВт: I = 3000 / 230 = 13.04 А. Для версії на 3.3 кВт: I = 3300 / 230 = 14.34 А. Тобто по кабелю безперервно тече понад 13-14 ампер увесь час, поки ви миєте посуд. Важлива реалія вітчизняних мереж: якщо напруга просідає до 200 В, струм для збереження потужності зростає (I = 3000 / 200 = 15 А), що додатково нагріває провідник.

Вибір перерізу кабелю для водонагрівача

Для такого потужного водонагрівача допускається виключно мідний дріт. Алюмінієва проводка старих будинків не розрахована на струми понад 10 А - швидко перегрівається й стає крихкою. Оптимальний вибір для нової лінії - монолітний мідний ВВГнг-П (не підтримує горіння) або ВВГнгд (зі зниженим димоутворенням).

Згідно з ПУЕ та ДБН В.2.5-23:2010, для навантаження 14-15 А теоретично достатньо 1.5 мм², але на практиці інженери завжди закладають 2.5 мм². Це дає запас на перехідний опір у розподільчих коробках і компенсує можливе заниження реального перерізу виробником (усічений кабель).

Захисна автоматика водонагрівача: номінал автомата та ПЗВ

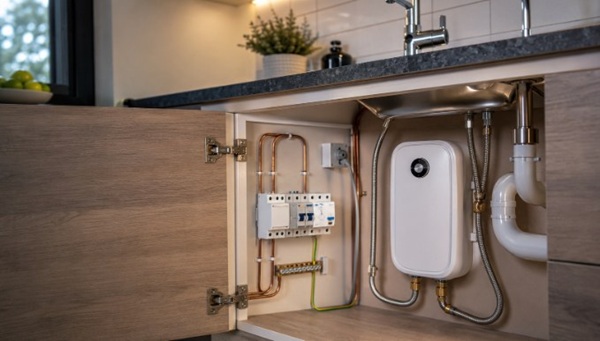

Лінія для проточного водонагрівача https://toolmax.com.ua/protochni-vodonagrivachi повинна мати індивідуальний захист у щиті. Автоматичний вимикач захищає лише кабель від короткого замикання та перевантаження - для кабелю 2.5 мм² і приладу 3.0-3.3 кВт ставлять автомат 16 А з характеристикою "B" або "C".

Окрім автомата, необхідне ПЗВ або комбіноване диференційне реле, що реагує на струм витоку й захищає людину від ураження. Для вологих зон номінал спрацювання ПЗВ - 10 мА, максимум 30 мА. Краще брати електромеханічні ПЗВ типу "A" (реагують і на змінний, і на пульсуючий постійний витік), бо електронні плати керування сучасних нагрівачів дають витоки, невидимі для базових ПЗВ типу "AC".

Точка підключення: розетка IP44 чи пряме з'єднання

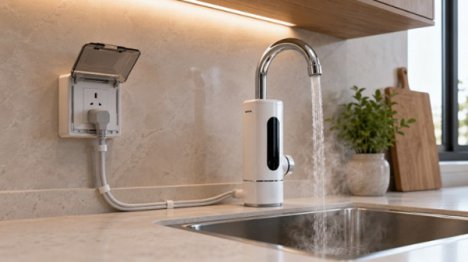

Більшість проточних водонагрівачів до 3.3 кВт постачають зі стандартною литою вилкою. Якщо використовуєте розетку, вона має бути з вологозахистом IP44 (кришка, гумові ущільнювачі) і керамічною чи термостійкою серцевиною. Проте найнадійніший спосіб комутації - з'єднати прилад з магістральним кабелем напряму через гвинтову клемну колодку або клеми WAGO 221-ї серії (до 32 А). Це виключає слабку ланку - пружинні контакти розетки, які з часом слабшають, окислюються й іскрять під навантаженням. Сертифіковані моделі з якісними заводськими кабелями та термозахистом представлені в каталозі ToolMax.

Заземлення та безпека: чому не можна ігнорувати третій провід

Вода - відмінний провідник. Якщо оболонка ТЕНа трісне через накип або дефект, фаза потрапить у водопровідну воду, і за відсутності заземлення струм піде через тіло людини, яка торкнеться мийки чи струменя. Підключення виконують виключно трижильним кабелем, де жовто-зелений провід (PE) з'єднує металеві частини нагрівача з шиною заземлення у щитку. Саме заземлення забезпечує миттєве спрацювання ПЗВ у момент пробою ізоляції ТЕНа. У старому житловому фонді без окремого контуру заземлення диференційний захист стає єдиним бар'єром між фазою та користувачем.

Типові помилки монтажу

• • Шлейфове підключення: живити водонагрівач від розетки, куди паралельно ввімкнені чайник чи посудомийка - сумарний струм виб'є автомат або спалить приховану проводку.

• • Ігнорування опресування: гнучкий дріт (ПВС) для подовження без обтискання кінців наконечниками НШВІ - контактна група окислюється й гріється.

• • Неправильна фазировка: переплутані фаза й нуль на клемах - ТЕН гріє, але датчики безпеки працюють некоректно.

• • Завищення номіналу автомата: автомат на 25 А для кабелю 1.5 мм² - кабель розплавиться в стіні раніше, ніж спрацює захист.

• • Подовжувачі: потужний прилад через побутовий фільтр - переріз жил там рідко понад 1.0 мм², і вони швидко плавляться.

Висновок: чек-лист готовності електромережі

Коли ізоляція кабелю міняє колір від нагріву або розетка покривається чорним нальотом, заміна автомата на більший номінал лише пришвидшує займання. Правильний алгоритм під час ремонту кухні - прокласти окрему мідну лінію 2.5 мм² напряму від щита, встановити диференційне реле зі струмом витоку 10-30 мА та перевірити контур заземлення. Тільки такий підхід дає стабільну роботу нагрівального елемента без ризику для мережі будинку. Надійні крани з підігрівом із вбудованим термозахистом, дисплеями та якісними заводськими кабелями живлення зібрані в каталозі ToolMax.

®
