Благодаря своей универсальности и точности, цанговые патроны применяются в различных отраслях металло- и деревообработки.

Назначение и принцип работы

Цанговый патрон состоит из корпуса, зажимной гайки или винта и цанги — специальной пружинной втулки с прорезями, которая обжимает хвостовик инструмента при затягивании. Во время зажима гайка сдавливает цангу, которая равномерно обжимает инструмент по всей длине хвостовика, обеспечивая надёжную фиксацию без биений и смещений.

Основные типы цанговых патронов по типу хвостовика

Существует несколько стандартов хвостовиков цанговых патронов, каждый из которых адаптирован под определенные типы станков:

• • BT

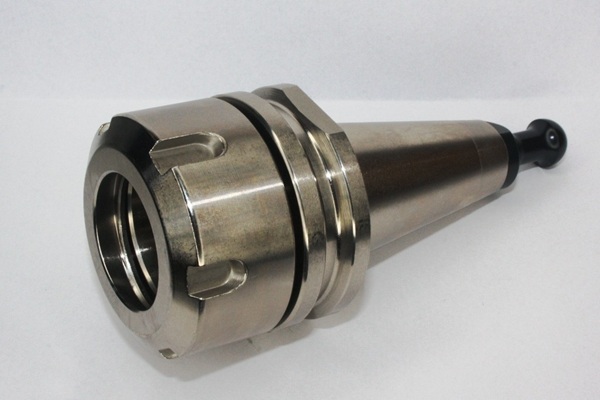

  Патроны с симметричным хвостовиком, широко применяются в азиатских и европейских станках. Отличаются высокой жесткостью, автоматическим позиционированием и стабильностью при высоких скоростях.

• • SK
  Немецкий стандарт. Эти патроны распространены в Европе и совместимы с большинством автоматических сменщиков инструмента. Обеспечивают надежную фиксацию и точность в работе.

• • ISO
  Универсальный стандарт патронов с коническим хвостовиком. Часто используется в универсальных станках. Может быть адаптирован под различные размеры конуса и обеспечивает хорошую совместимость с различной оснасткой.

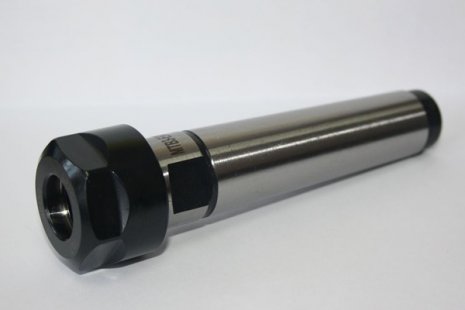

• Конус Морзе (КМ)
Простой и широко распространённый тип конического хвостовика. Применяется чаще всего в сверлильных операциях и на станках с ручной сменой инструмента. Обеспечивает плотное самозажимное соединение.

Системы цанг: ER, OZ, DC, WELDON

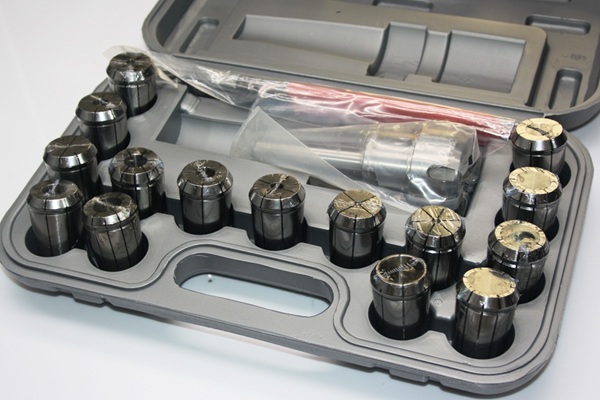

Каждый тип патрона может быть предназначен для работы с определёнными системами цанг. Цанга — это сменный элемент внутри патрона, который непосредственно зажимает инструмент.

• • ER (DIN 6499)
  Самая универсальная и распространённая система. Обеспечивает широкий диапазон зажима (одна ER-цанга может зажимать несколько диаметров) и высокую точность. Часто используется для фрезерования, сверления и растачивания.

• • OZ
  Более простая и устойчивая система с жестким зажимом. Применяется там, где нет высоких требований к биению. Хорошо подходит для грубых операций.

• • DC (Double Contact)
  Используется для более точного позиционирования и увеличения жесткости. Обеспечивает контакт как по конической, так и по торцевой поверхности.

• • WELDON (или патроны с боковым прижимом)
  Используются для фрез с цилиндрическим хвостовиком и боковым фиксирующим штифтом. Очень надежны при тяжелом фрезеровании и работе с фрезами со сменными пластинами.

Узкоспециализированные цанговые патроны

Кроме универсальных моделей, существуют узконаправленные цанговые патроны, предназначенные для конкретных типов обработки:

• • Патроны для дисковых фрез
  Имеют специальную конструкцию, позволяющую надежно фиксировать фрезы большого диаметра. Обеспечивают стабильность и минимальное биение при высоких нагрузках.

• • Патроны для фрез со сменными пластинами
  Часто выполняются с WELDON-креплением или другим жёстким типом зажима. Обеспечивают безопасность и стабильность при обработке твердых материалов.

Цанговый патрон для ЧПУ — это важнейшая часть станочной оснастки, от которой зависит точность, качество и надёжность обработки. Выбирая качественный цанговый патрон и подходящие цанги, вы обеспечите стабильную работу оборудования и продлите срок службы режущего инструмента. Это инвестиция в результат.

Выбор цангового патрона зависит от типа станка, характеристик обрабатываемого материала и задач производства. Правильно подобранный патрон — залог высокой точности, стабильности и долговечности инструмента. Важно учитывать не только тип хвостовика (BT, SK, ISO, Морзе), но и совместимость с системами цанг (ER, OZ, DC, WELDON), особенно при выполнении специализированных операций.

®
